Smart Videohub 20×20
Spécifications techniques
Description
Le Smart Videohub 20×20 est une plus grande grille de commutation Ultra HD perfectionnée, qui prend en charge de multiples formats, comprend un panneau de contrôle et vous permet de faire du monitoring. Idéal pour les grandes équipes et la diffusion mobile, le Smart Videohub dispose de connexions performantes 6G-SDI vous permettant de connecter et de router n’importe quelle combinaison de vidéo SD, HD, et Ultra HD sur la même grille de commutation en même temps ! Vous bénéficiez également d’une représentation visuelle du routage révolutionnaire avec contrôle par molette, panneau de boutons et écran LCD intégré. Il comprend également Ethernet pour un contrôle à distance ainsi qu’un kit de développement logiciel totalement configurable pour Mac et Windows.

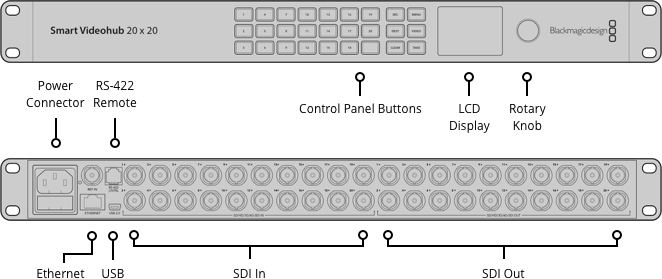

Connexions
Entrée vidéo SDI
20 x 10 bits SD-SDI, HD-SDI et 6G-SDI.
Sortie vidéo SDI
20 x 10 bits SD-SDI, HD-SDI et 6G-SDI.
Entrée de référence
Blackburst et TriSync pour SD, HD et 4K.
Prise en charge multi rate
Détection automatique des formats SD, HD ou 6G-SDI. Routage simultané des formats vidéo 4K, HD, SD
et DVB-ASI.
Mises à jour
USB ou Ethernet
Commande du routeur
21 boutons pour le contrôle local du Videohub et 6 boutons et molette de sélection pour le contrôle de l’affichage de l’écran LCD ou Ethernet RJ45.
Configuration du routeur
Via panneau frontal LCD ou en utilisant l’Ethernet RJ45 ou à l’aide d’une interface USB 2.0 pour paramétrage sur le réseau IP uniquement.
Commande du routeur RS-422
1 x entrée pour gestion du contrôle du commutateur de points de connexion.
Resynchronisation
Sur toutes les sorties SDI, commutation automatique entre la définition standard, la haute définition ou la vidéo 6G-SDI.
Normes
Prise en charge du format SD
625/25 PAL, 525/29.97 NTSC et525/23.98 NTSC.
Prise en charge du format HD
720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Prise en charge du format 2K
2048 x 1080p23.98, 2048 x 1080p24,2048 x 1080p25, 2048 x 1080PsF23.98,2048 x 1080PsF24, 2048 x 1080PsF25.
Prise en charge du format 4K
3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30
Conformité SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-B, ITU-R BT.656 etITU-R BT.601.
Débit vidéo SDI
Les entrées vidéo SDI sont commutables entre la définition standard, la haute définition et 4K. SDI commutable entre la définition standard 270 Mb/s, 1.5 Gb/s HD-SDI, 3G-SDI et 6G-SDI.
Échantillonnage vidéo SDI
4:2:2 et 4:4:4
Échantillonnage audio SDI
Standard de télévision de 48kHz et 24 bits.
Précision de couleurs SDI
4:2:2 et 4:4:4 10 bits.
Espace colorimétrique SDI
YUV ou RVB.
Commutation automatique SDI
Commutable automatiquement entre les formats SD-SDI, HD-SDI, 6G-SDI et DVB-ASI sur chaque entrée, afin que chaque entrée puisse fonctionner avec un format de télévision différent.
Prise en charge de métadonnées SDI
Support des données auxiliaires telles que définies par la norme SMPTE 352M.
Logiciel
Logiciel de contrôle
Commande de routeur fournie gratuitement pour Windows™ et Mac OS X™.
Affichages
Ecran LCD intégré pour les paramètres vidéo et du menu.
Installation physique
Format rack 1U, moins de 6 pouces de profondeur.
Alimentation Requise
Protection en cas de coupure d’alimentation
Les configurations de boutons et communication avec le routeur sont sauvegardées et restaurées instantanément à la remise sous tension.
Alimentation
Cable d’alimentation IEC requis. Entrée AC 90 – 240V.
Consommation d’énergie
34 Watts

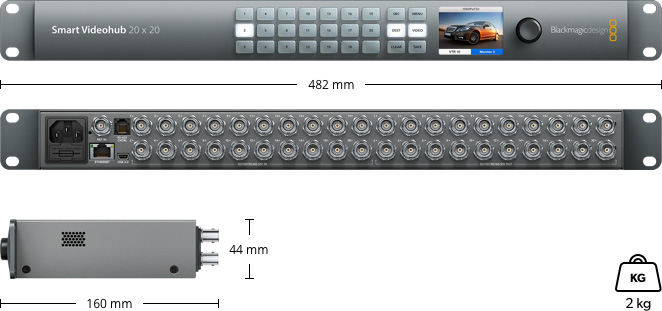

Caractéristiques Physiques
Caractéristiques D’environnement
Température d’utilisation
0° à 40° C (32° à 104° F)
Température de stockage
-20° à 45° C (-4° à 113° F)
Humidité relative
0% à 90% sans condensation
